Haftanın Ürünü - Super Breadboard
Bu haftadan itibaren her pazartesi “Haftanın Ürünü” serisinde; komponent, sensör, el aleti, aparat ve ölçüm/aksesuar gibi geliştirme akışında işimi gerçekten hızlandıran ürünleri paylaşacağım. Buradaki hedefim “reklam yapmak” değil; sahada ve masada test yaparken bana zaman kazandıran, daha güvenli ve daha düzenli çalışmamı sağlayan parçaları kendi deneyimimden anlatmak.

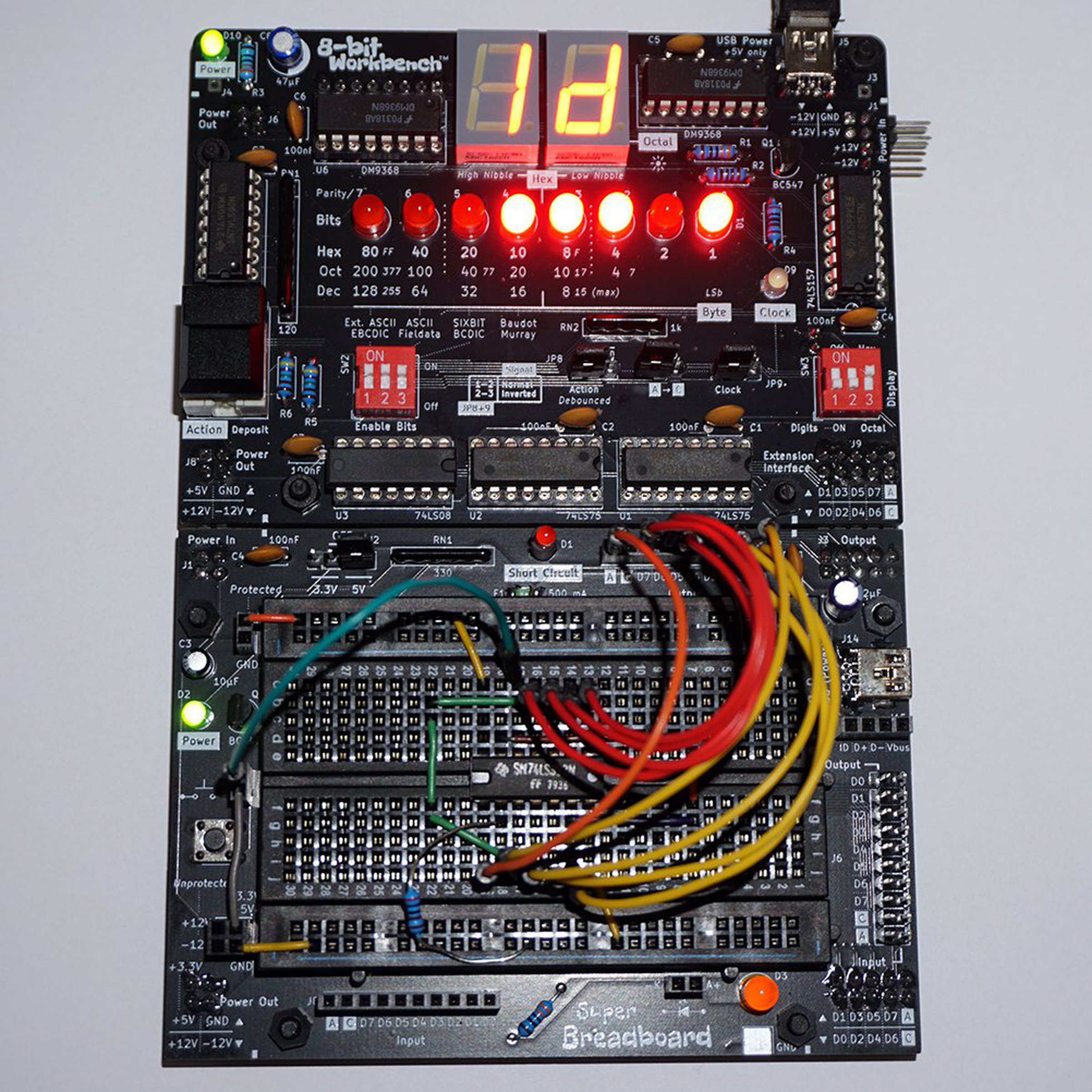

Seriye Super Breadboard ile başlıyorum. Çünkü klasik breadboard deneyiminin en can sıkıcı taraflarını (güç dağıtımı, kısa devre riski, kablo karmaşası) küçük ama akıllı dokunuşlarla toparlayıp prototiplemeyi ciddi anlamda daha konforlu hâle getiriyor.
Neyi çözüyor?
Super Breadboard’ın bence en güçlü tarafı, breadboard üstündeki “güç dağıtımı ve güvenlik” işini daha kontrollü hâle getirmesi. Korumalı hat üzerinden +5V / +3.3V seçimini jumper’la yapabiliyorsun ve kısa devreyi kırmızı LED ile anında fark ediyorsun. Yerleşimin giriş/çıkış mantığı kablo karmaşasını azaltıyor; kart üzerindeki buton ve seri dirençli LED de hızlı doğrulama için elinin altında oluyor.
Güç ve güvenlik tarafı
Kartı mini USB üzerinden beslediğinde temiz şekilde çalışıyor; istersen bu konnektörü deneylerinde küçük bir “breakout” noktası gibi de kullanabilirsin. +3.3V regülasyon kart üzerinde olduğu için özellikle küçük MCU/sensör denemelerinde ayrıca regülatör aramak zorunda kalmıyorsun.
Daha yüksek gerilimli deneylerde (ör. +12V ve −12V rayları) kendi beslemeni bağlayıp bu hatları kullanabiliyorsun; fakat burada kritik nokta şu: Bu raylar korumasız.
+12V ve −12V rayları korumasızdır. Kendi akım sınırlı beslemeni kullanmanı, bağlantı değiştirirken mutlaka ölçümle ilerlemeni ve ilk denemelerde bench PSU current limit gibi bir akım limitini mutlaka aktif etmeni öneririm.
Düzen ve pratiklik
Mekanik/yerleşim tarafı “kullanım odaklı” düşünülmüş. Girişler altta, çıkışlar üstte olacak şekilde net bir ayrım var. Bu; TTL, Arduino, ESP32/ESP8266 ve LVCMOS gibi düşük gerilimli denemelerde kablo karmaşasını azaltıyor, sinyal akışını okumayı kolaylaştırıyor.
Kart üzerinde her zaman hazır bir buton ve seri dirençli LED bulunması da ciddi pratiklik. “İlk sinyal geliyor mu?” testini ek parça toplamadan hızlıca yapabiliyorsun. Bazen bu küçük detaylar, test akışında beklediğinden fazla zaman kazandırıyor.
Eklentilerle büyüyen bir deney alanı
İstersen üst tarafa 8‑bit Workbench™ eklentisini takıp açıklamalı bir 8‑bit LED ekranıyla ikili veriyi görselleştirebilir; hex ve oktal karşılıklarını anında okuyabilirsin. Klik hissi güzel Digitast butonun donanımsal debouncing’i, mikrodenetleyiciyle daha temiz tetik yakalamayı kolaylaştırıyor.
Alt tarafta kullanabileceğin Binary Keyboard ise 8‑bit veri girişi için keyifli bir toggle deneyimi sunuyor. Eklenti arayüzlerindeki sinyaller jumper’larla birbirine köprülenebiliyor; örneğin kullanılmayan “yüksek nibble” giriş bitlerini çıkışa bağlayıp devreyi daha kompakt tutmak mümkün.
Daha büyük kurulumlar gerektiğinde de Super Breadboard’ları dikey olarak zincirleyerek alanı büyütebiliyorsun. Bu özellikle birden fazla modül/sensörle aynı anda test yaparken iş görüyor.
Ben kimlere öneririm?
Sık prototip yapan ve masasında kablo karmaşasından yorulanlara net öneririm; düzeni koruduğu için test akışı daha az “dağınık” ilerliyor. Özellikle 3.3V/5V ekosisteminde (Arduino/ESP32 gibi) hızlı doğrulama yapanlar, kart üzerindeki hazır LED/buton sayesinde çok çabuk geri bildirim alıyor.
Bir de 8‑bit veri yolu denemeleri veya retro bilgisayar merakı olanlar için eklentiler (Workbench / Binary Keyboard gibi) işi ayrı bir keyfe çeviriyor. Eğer breadboard üzerinde güç dağıtımını daha güvenli yönetmek ve kısa devre riskini daha kontrollü tutmak istiyorsan, bu kart günlük işte gerçekten rahat ettiriyor.
Son bir hatırlatma: Korumalı 5V/3.3V hattı kısa devreyi kırmızı LED ile hızlıca belli ediyor; fakat +12V / −12V raylarını kendi akım limitinle ve ölçümle kullanmak şart.
Ürünü merak edenler için üretici sayfası: Super Breadboard (Tindie).
Sen breadboard tarafında en çok neye sinir oluyorsun? (Güç dağıtımı, temas problemleri, kablo karmaşası, ölçüm vs.) Yorumlara yaz; bir sonraki pazartesi ona göre daha “derde derman” bir ürün seçeyim.
